排氣閥

: 更新時間2023-04-21 14:14:16; 產品名稱; 型??????? 號SCAR-10; 公稱通徑DN50~DN400、NPS2~NPS16; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

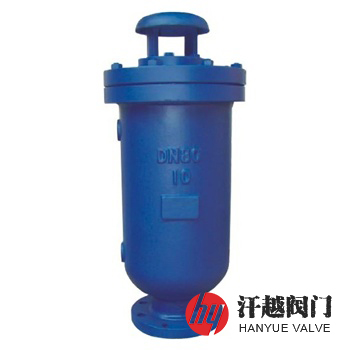

SCAR污水復合式排氣閥產品概述

SCAR污水復合式排氣閥是在CARX復合式排氣閥原理基礎上將結構略作改進，被設計成杠桿把浮球控制在其下面，使污物只能在閥體下部，而不會纏繞在上部排氣口上，影響密封性能。該閥特別適合安裝在污水管路系統的頂端或有閉氣的地方，用來排除管內的氣體以疏通管道，使管線達到正常運轉，如不裝此閥，管道隨時會出現閉氣，使污水流速受到影響，甚至?xí)袛啵?dāng)出現停電或停泵，管中水流空或遇管內產生負壓時，還會引起管道振動或破裂。

SCAR污水復合式排氣閥能進行微量排氣和大量進排氣。當污水開始進入管道時，塞頭停留在開啟位置，進行大量排氣，當空氣排完時，污水進入閥內，浮球被浮起上升并帶動塞頭關閉，停止大量排氣；當管內水正常輸送時，自然會有少量空氣聚集到管內上部，待其達到一定程度，閥內污水位下降，浮球隨之下降，此時空氣則由小孔排出；當出現停電、停泵，管內水流空或遇管內產生負壓時，此時塞頭迅速開啟，吸入大量空氣，確保輸水管線安全。

SCAR污水復合式排氣閥部件材料

序號	部件名稱	材料名稱
1	閥體	QT450	WCB	CF8	CF8M	CF3M
2	閥蓋	QT450	WCB	CF8	CF8M	CF3M
3	排氣罩	QT450	WCB	CF8	CF8M	CF3M
4	活塞	304	304	304	316	316L
5	頂塞	304+NBR	304+NBR	304+NBR	316+NBR	316L+NBR
6	浮球	304	304	304	316	316L
7	墊圈環	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
8	杠桿架	304	304	304	316	316L
9	杠桿	304	304	304	316	316L

SCAR污水復合式排氣閥性能規范

公稱壓力PN(MPa)	0.6	1.0	1.6	2.5	2.0
殼體強度試驗壓力(MPa)	0.9	1.5	2.4	3.75	3.0
高壓水密封試驗壓力(MPa)	0.66	1.1	1.76	2.75	2.2
低壓水密封試驗壓力(MPa)	0.02	0.02	0.02	0.02	0.02
法蘭標準	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗	GB/T 13927-2008、API 598-2016
適用介質	污水、清水、原水或物理化學性質類似于水的其他液體
工作溫度	0℃ ~ 80℃

SCAR污水復合式排氣閥外形尺寸

公稱壓力 PN	公稱尺寸 DN	尺寸mm
公稱壓力 PN	公稱尺寸 DN	Do	H	D	D1	D2	b-f	Z-?d
16	50	205	495	160	125	100	16-3	4-18
	80	270	600	195	160	135	20-3	8-18
	100	285	760	215	180	155	20-3	8-18
	150	340	860	280	240	210	24-3	8-23
	200	400	1010	335	295	265	26-3	12-23
	250	465	1210	405	355	320	30-3	12-25
表中只列出了部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！

SCAR污水復合式排氣閥結構圖

污水復合式排氣閥

如果你需訂購我廠排氣閥產品，咨詢時煩請告知公稱通徑、公稱壓力、閥體及內件材料、法蘭標準及法蘭密封面形式等，本產品是專用污水管道工程的排氣閥，有法蘭式和內螺紋式兩種，若需要了解其他性能參數、結構尺寸、價格等詳情，請聯系我們！
