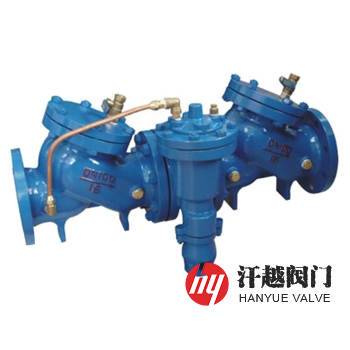

DFQ4LX倒流防止器

DFQ4LX倒流防止器產品概述

DFQ4LX倒流防止器是一種由進、出水止回閥和泄水閥通過緊固件連接組成，能嚴格限定管道中的壓力水只能單向流動的水力控制組合裝置，其進、出水止回閥閥座密封面之間構成直流式倒流防止器的閥腔。正常流動狀態時進水端的供水壓力總是高于出水端水的壓力，水能很順利流過倒流防止器作正向流動，這時進水端的水壓總是高于閥腔內水壓，存在一個壓差△P，且0.024MPa≤△P≤0.055MPa，這個壓差驅動旁通的泄水閥處于關閉狀態，泄水閥不泄水。

當出水端無水流出，若進水端供水壓力保持恒定，且進水端水壓高于閥腔內水壓，壓差0.024MPa≤△P≤0.055MPa，泄水閥處于關閉狀態；當出水端無水流出，若進水端供水壓力出現下降，雖然進水端水的壓力仍高于閥腔內水的壓力，但當△P在0.012MPa~0.023MPa左右時，旁通泄水閥就開啟泄水，閥腔內的水(或部分)被排出；當出水管路因某種原因而水壓上升，而且出水止回閥泄漏，造成閥腔內壓力上升，這時當△P在0.012MPa~0.023MPa左右時泄水閥開啟將反流水排出，只要泄水閥開啟，空氣立即通過與大氣相通的漏水斗進入閥腔，形成空氣隔斷。

當DFQ4LX倒流防止器進水端供水壓力下降至≤0.020MPa時，無論閥腔內的壓力多大，泄水閥開啟泄水，同時空氣通過與大氣相通的漏水斗進入閥腔，形成空氣隔斷，進口端水壓即使繼續下降形成負壓，也不會產生虹吸倒流。

DFQ4LX倒流防止器部件材料

DFQ4LX倒流防止器性能規范

DFQ4LX倒流防止器外形尺寸

DFQ4LX倒流防止器結構圖

如果你需訂購我廠倒流防止器產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體材質、法蘭執行標準及法蘭密封面形式等，本系列產品有DFQ4LX直流式倒流防止器和DFQ4TX直通式倒流防止器兩種結構形式。
