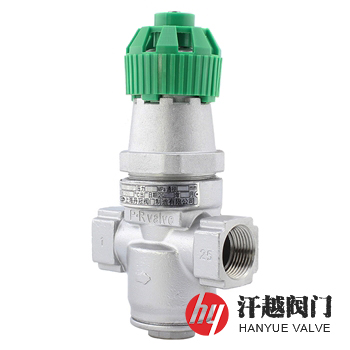

Y14H波紋管式減壓閥是一種由閥體、閥座、閥瓣(鋼球)、波紋管組合件、彈簧等部件組成的內螺紋連接直接作用式減壓閥，其通過調節彈簧設定出口壓力，當出口壓力減少時閥瓣開度增大，當出口壓力達到預定壓力時閥瓣開度減小。本產品內部采用不銹鋼波紋管結構，具有結構簡單、緊湊、調壓靈敏、閥后壓力穩定、運行可靠、耐用、噪音小、重量輕等特點，特別適用于靈敏度要求高，安裝空間苛刻的蒸汽管道。
Y14H波紋管式減壓閥主要通過介質的閥后壓力作用在波紋管的面積上傳感給調節彈簧實現減壓、穩壓功能，其使用時通過旋轉塑料手輪即可調節壓力，無需工具調節，它的內部結構采用波紋管，密封面帶有過濾網保護裝置，不容易損壞閥內零部件，大大提高使用壽命。本產品端部連接方式為內螺紋，常用有G、ZG、Rc、NPT、BSP等類型，適用于公稱壓力≤PN20，工作溫度≤220℃的蒸汽、液體或氣體管道上。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | ZCuAl10Fe3 | CF8 | CF3 | CF8M | CF3M |
2 | 閥 蓋 | ZCuAl10Fe3 | CF8 | CF3 | CF8M | CF3M |
3 | 底 蓋 | ZCuAl10Fe3 | CF8 | CF3 | CF8M | CF3M |
4 | 閥 座 | 304 | 304 | 304L | 316 | 316L |
5 | 閥 桿 | 304 | 304 | 304L | 316 | 316L |
6 | 鋼 球 | 304 | 304 | 304L | 316 | 316L |
7 | 波 紋 管 | 304 | 304 | 304L | 316 | 316L |
8 | 手 輪 | 耐熱塑料 | 耐熱塑料 | 耐熱塑料 | 耐熱塑料 | 耐熱塑料 |
9 | 主閥彈簧 | 304 | 304 | 304L | 316 | 316L |
10 | 調節彈簧 | 304 | 304 | 304L | 316 | 316L |
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
最高進口壓力(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
出口壓力范圍(MPa) | 0.05 ~ 0.4 | 0.05 ~ 0.8 | 0.05 ~ 1.0 | — | — |
最小壓差(MPa) | 0.1 | 0.15 | 0.15 | — | — |
設計制造 | GB/T 12244-2006 減壓閥 一般要求 | ||||
結構長度 | JB/T 2205-2013 減壓閥 結構長度 | ||||
螺紋尺寸 | GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等 | ||||
性能試驗 | GB/T 12245-2006 減壓閥 性能試驗方法 | ||||

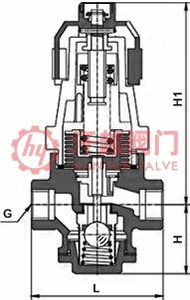

公稱壓力 PN | 公稱通徑 DN | 公稱尺寸 NPS | 尺寸mm | |||
L | H | H1 | G | |||
6 ~ 16 (Class150) 20 | 15 | ? | 85 | 52 | 140 | ?" |
20 | ? | 95 | 55 | 143 | ?" | |
25 | 1 | 105 | 58 | 146 | 1" | |
如果你需訂購我廠蒸汽減壓閥產品，咨詢時煩請說明公稱壓力、進出口壓力、公稱通徑、閥體材質、內件材料、工作溫度等以便選型，具體詳情請聯系我司銷售技術人員。
