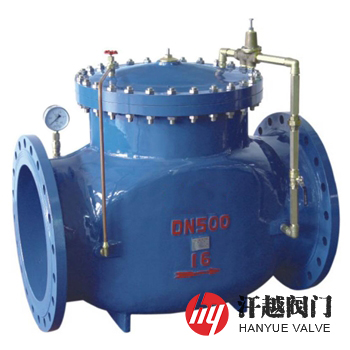

200M多噴孔減壓閥是一種由閥體、閥桿、閥瓣、活塞、檔板和噴頭等組成的新型水力控制閥，其閥體上端為閥蓋，閥蓋與活塞之間裝設有彈簧，閥瓣與活塞之間設有鋼套，閥桿位于鋼套內，閥體進水口的一端與出水口的一端之間設置有導管，該導管與主閥控制室相連，導管上安裝有針閥、導閥和球閥及球閥壓力表。當閥門從進口端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上。當出口壓力高于導閥彈簧設定值時，導閥關閉，控制室停止排水，此時主閥控制室內壓力高升關閉主閥，出口壓力不再升高；當閥門出口壓力下降到導閥彈黌定壓力時，導閥開啟，控制室向卞棑水，由于導閥系統排水量大于針閥的進水量，主閥控制室壓力下降，進口壓力使主閥開啟。在穩定狀態下，控制室進水、排水相同，主閥開度不變，減壓效果明顯。
200M多噴孔減壓閥的閥瓣、擋板和噴頭采用噴孔式結構，起減壓作用，有效地減弱了出口壓力水流對閥體的傷害，保護水管不會爆裂，防水錘，無聲音，性能穩定、安全可靠、安裝調節方便，使用壽命長?？蓮V泛應用于生活給水、消防系統及工業給水系統。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 閥 座 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
4 | 閥 桿 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
5 | 閥 瓣 | WCB+NBR | WCB+NBR | CF8+NBR | CF8M+NBR | CF3M+NBR |
6 | 膜 片 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
7 | 膜片壓板 | Q235 | Q235 | 304 | 316 | 316L |
8 | 彈 簧 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
9 | 針 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
10 | 球 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
11 | 導 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 |
低壓水密封試驗壓力(MPa) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
設計制造 | CJ/T 219-2017 水力控制閥 | ||||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
檢驗試驗 | CJ/T 219-2017 水力控制閥 | ||||
介質溫度 | 0℃ ~ 80℃ | ||||
公稱壓力 | 公稱通徑 | 尺寸mm | |||||
L | F | H | A | H1 | A1 | ||
10 ~ 25 | 500 | 1075 | — | 750 | — | 620 | — |
600 | 1230 | — | 850 | — | 695 | — | |
700 | 1300 | — | 1120 | — | 930 | — | |
800 | 1450 | — | 1150 | — | 950 | — | |
表中未列出規格及參數，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠多噴孔減壓閥產品，咨詢時煩請提供公稱通徑、公稱壓力、閥體材質、內件材料及法蘭標準和密封面形式等，本產品有隔膜型和活塞型二種，如有其他技術要求，訂貨時需注明。
