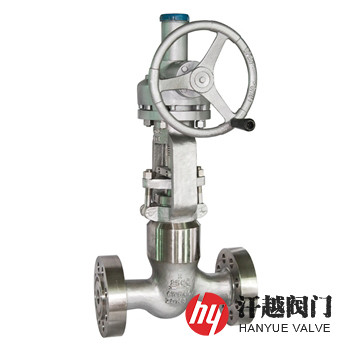

Inconel625截止閥是一種閥體、閥蓋和閥瓣由ASTM A494 CW6MC材質鑄制成型，閥座和閥桿采用ASTM B564 N06625或Inconel 625、Alloy 625等鍛制或軋制而成，具有良好的耐蝕性能、抗氧化及脆斷能力的因科鎳合金截止閥。該閥主體部件所使用的材料為含有大量鉻(20~25wt%)、鉬(8~10wt%)、鐵(5wt%)，并以鈮(3.5~4.5wt%)為主要添加元素的鑄件或鍛件鎳合金，其中的鉬成份使其可防止點蝕和縫隙腐蝕，含少量金屬元素鈮，穩定它在焊接過程中的抗敏化性。本產品由于廣泛的耐腐蝕性、抗氯離子應力腐蝕開裂和高溫起皮、氧化等能力，優異的超耐熱性能及疲勞強度，高的拉伸、蠕變和斷裂強度而得到廣泛應用，但在含有腐蝕介質的環境溫度中使用時，應保證其實際使用溫度不超過650℃。
序號 | 部件名稱 | 材料名稱 | |||
1 | 閥 體 | A494 CW6MC | B564 N06625 | Inconel 625 | Alloy 625 |
2 | 閥 蓋 | A494 CW6MC | B564 N06625 | Inconel 625 | Alloy 625 |
3 | 閥 瓣 | A494 CW6MC | B564 N06625 | Inconel 625 | Alloy 625 |
4 | 閥 桿 | Inconel 625 | Inconel 625 | Inconel 625 | Inconel 625 |
5 | 閥 座 | Inconel 625 | Inconel 625 | Inconel 625 | Inconel 625 |
6 | 上密封座 | Inconel 625 | Inconel 625 | Inconel 625 | Inconel 625 |
7 | 壓 蓋 | Inconel 625 | Inconel 625 | Inconel 625 | Inconel 625 |
8 | 填 料 | Graphite | Graphite | Graphite | Graphite |
公稱壓力Class | 150 | 300 | 600 | 900 |
殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
上密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12235-2007、ASME B16.34-2013、BS 1873:1975 | |||
結構長度 | GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975 | |||
連接法蘭 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017、ANSI B16.5-2013 | |||
檢驗試驗 | JB/T 9092-1999、API 598-2016、BS 6755-1:1986 | |||
公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | ||
L | H | L | H | ||||
150 | ? | 108 | 241 | 300 | ? | 152 | 241 |
? | 117 | 241 | ? | 178 | 241 | ||
1 | 127 | 242 | 1 | 203 | 283 | ||
1 ? | 140 | 280 | 1 ? | 216 | 320 | ||
1 ? | 165 | 286 | 1 ? | 229 | 322 | ||
2 | 203 | 368 | 2 | 267 | 400 | ||
2 ? | 216 | 387 | 2 ? | 292 | 440 | ||
3 | 241 | 411 | 3 | 318 | 465 | ||
4 | 292 | 455 | 4 | 356 | 565 | ||
5 | 356 | 455 | 5 | 400 | 615 | ||
6 | 406 | 540 | 6 | 444 | 715 | ||
8 | 495 | 650 | 8 | 559 | 930 | ||
10 | 622 | 800 | 10 | 622 | 1010 | ||
12 | 698 | 940 | 12 | 711 | 1230 | ||
14 | 787 | 1200 | 14 | 762 | 1450 | ||
16 | 914 | 1270 | 16 | 864 | 1645 | ||
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠不銹鋼截止閥產品，煩請告知公稱壓力、公稱尺寸、閥體和內件材料牌號等，本產品也可采用ASTM B564 N06625或UNS N06625及Inconel625、Alloy625等材料整體鍛造成型，操作方式有手輪、傘齒輪、氣動、電動和液動等幾種。
