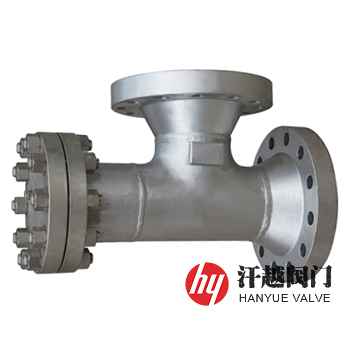

ST11正折流式T形過濾器產品概述

ST11正折流式T形過濾器三通殼體的左端口為物料入口，上開口為純凈物料出口，右端口上通過螺栓螺母固定連接有法蘭蓋，而由濾筒和安裝在其內的絲網組成的圓錐臺形濾芯則放置在殼體內，并且它的左側較大的開口通過濾芯定位環固定在左入口上，右側較小的一頭則抵在另一端的法蘭蓋的密封面上。當流體從左進料口進入正折流式T型過濾器內部時，其中所含的固體顆粒被安裝在濾筒內具有一定規格的絲網所阻擋，并沉積在濾筒里面，而過濾后的潔凈介質則經由出料口流出進入下一道工序。該過濾器增長了結構長度，加大了過濾面積，降低了清洗過濾網的次數，減少了人員勞動強度。本系列產品有ST11正折流式法蘭連接T形過濾器和ST12正折流式焊接連接T形過濾器兩種類型，適于安裝在泵閥、壓縮機的入口或流量儀表前端管道上，并且介質流向有90°變化的場合，用以保護設備或儀表。

ST11正折流式T形過濾器部件材料

序號	部件名稱	材料名稱
1	殼體	20	15CrMo	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
2	接管	20	15CrMo	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
3	法蘭	A105	15CrMo	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
4	法蘭蓋	Q235B	15CrMo	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
5	密封墊	聚四氟乙烯、柔性石墨纏繞、金屬纏繞墊(帶內外環)
6	濾筒濾網	304	304	304	316	316L
7	螺柱	35CrMoA	35CrMoA	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
8	螺母	35CrMoA	35CrMoA	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
9	排放口	304	304	304	316	316L

ST11正折流式T形過濾器性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
高壓液密封試驗壓力(MPa)	1.76	2.75	4.4	2.2	5.5
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	HG/T 21637-2021 化工管道過濾器系列
法蘭標準	HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等
檢驗試驗	HG/T 21637-2021 化工管道過濾器系列
過濾精度	0.02mm ~ 16.0mm

ST11正折流式T形過濾器外形尺寸

公稱壓力 PN	公稱直徑 DN	尺寸(mm)					排放口 B1
公稱壓力 PN	公稱直徑 DN	L	L1	L2	L3	H	排放口 B1
16	50	336	541	209	15	109	NPT ?
	65	360	589	221	25	121	NPT ?
	80	392	644	236	30	136	NPT ?
	100	434	726	257	40	157	NPT ?
	125	480	811	279	45	179	NPT ?
	150	568	987	348	55	198	NPT ?
	200	654	1148	390	70	240	NPT ?
	250	748	1324	436	90	286	NPT ?
	300	840	1500	482	105	332	NPT ?
	350	898	1612	511	120	361	NPT ?
	400	956	1725	540	140	390	NPT ?
	450	1038	1883	580	180	430	NPT ?
	500	1120	2044	621	230	471	NPT ?
	600	1238	2263	677	250	527	NPT ?
表中為PN16法蘭連接結構尺寸，如需其他公稱壓力、公稱直徑及焊接連接結構尺寸，請聯系我們！

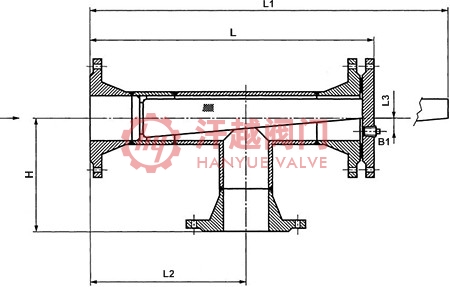

ST11正折流式T形過濾器結構圖

正折流式T形過濾器

如果你需訂購我廠管道過濾器產品，咨詢時煩請說明類型代號、公稱尺寸、公稱壓力或壓力等級、材料(包括殼體、法蘭、法蘭蓋、濾筒及濾網等)、過濾精度、端部連接型式，如連接端部選用法蘭連接時，請注明法蘭執行標準及法蘭密封面形式等。
