水力控制閥的結構和基本原理

水力控制閥是一系列多用途控制與安全類閥門的總稱，見圖1。水力控制閥僅依靠介質—水的能量，即可實現對壓力、流量、液位等的控制。不但節約了大量的能源消耗，而且還也省了人力成本。

最早，水力控制閥被運用在一些農業國家的水利灌溉系統中，大量生產于以色列、荷蘭、丹麥等歐洲國家，后來發展到美國、加拿大以及亞洲等地，并且得到了更加廣泛的應用。

簡單來說，水力控制閥是由主閥和不同的導閥系統所組成的。通過裝配不同的導閥系統，水力控制閥將可以具備不同的使用功能。

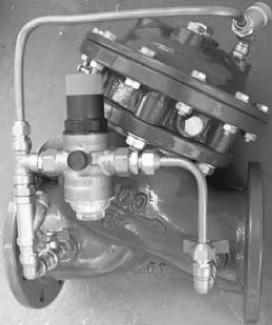

圖1 水力控制閥外形圖

水力控制閥的主閥的典型結構見圖2。圖2 中的主閥為隔膜雙腔型，是由閥體、閥芯、閥座、閥板、彈簧、閥桿、中間體、膜片、閥蓋等主要零部件組成。

①閥體 ②閥芯 ③閥座 ④閥板 ⑤彈簧 ⑥閥桿 ⑦中間體 ⑧隔膜 ⑨閥蓋

圖2 主閥示意圖

水力控制閥的導閥系統由導閥、導管、針閥、球閥、壓力表等零部件組成。通過不同的連接可以實現不同的控制功能。

水力控制閥雖然按照不同的使用功能有不同的分類，但其工作原理卻不盡相同。即以上、下游壓力差為動力，由導閥系統控制，使隔膜( 或者活塞) 液壓式差動操作，完全由水力自動調節，從而控制主閥閥芯開啟或者關閉或者處于某一調節狀態。
