水用減壓閥在配水橫支管上的應用研究

根據現行《給水排水設計規范》中的規定對以住宅和賓館為例，進行計算，選擇適用的水用減壓閥。

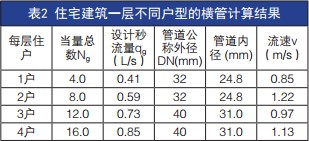

一戶住宅家庭里面的衛生器具按坐便器1套，洗臉盆、淋浴器各1個，洗衣機1臺，洗滌盆1個。建筑按普通住宅II類，用水定額q0=200L/(人.d)，小時變化系數Kh=2.6，每戶按m=3.5人計。對住宅建筑一層不同戶型的橫管計算，見表2。

對于分戶安裝水用減壓閥，管段設計秒流量為0.41L/s，管道公稱外徑DN32，用DN25減壓閥。對于入戶管，壓力0.10MPa即可滿足要求，水用減壓閥出口壓力調至0.10MPa，C廠家的產品流量過小，D廠家產品流量為0.57L/s，有一定富余，比較合適。A、B廠家的產品流量過高，對于節水起不到很好的作用。選用D廠家的DN25減壓閥比較合適。

對于一層兩戶的樓層，管段設計秒流量為0.59L/s，管徑管道公稱外徑DN32，用 DN25水用減壓閥。水用減壓閥出口壓力調至0.10MPa時，C、D廠家的產品不能滿足要求：水用減壓閥出口壓力調至0.15MPa時，D產品流量為0.76L/s，有一定富余。A、B廠家的產品流量過高，對于節水起不到很好的作用?？紤]供水安全可靠及節水的要求，水用減壓閥出口壓力調至0.15MPa，選用D廠家的DN25減壓閥比較合適。

對于一層三戶或四戶的樓層，管段設計秒流量分別為0.73L/s與0.85L/s，管道公稱外徑DN40，用DN32 減壓閥。水用減壓閥出口壓力調至0.10MPa，C、D廠家產品均不能滿足要求，在0.15MPa時，D廠家產品不能滿足要求，C廠家產品流量為1.08L/s，比較合適有一定的富余流量。A、B 廠家產品的流量太高，雖然能滿足要求，但是起不到節水的作用?？紤]供水安全可靠及節水的要求，水用減壓閥出口壓力調至0.15MPa，選用C廠家的DN32減壓閥比較合適。

同一棟住宅建筑在選用水用減壓閥時一般選用同一廠家產品，便于管理和維護，如果一棟住宅的格局多樣化，在選擇水用減壓閥時，往往會考慮供水可靠性，選 結論擇流量大的。

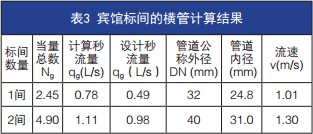

賓館中，一個標準間內的衛生器具按坐便器1套、洗臉盆1個、浴盆(含帶淋浴轉換器)各1個計算，對一個標準間及兩個標準間共用一立管進行計算見表3。

一個標準間計算秒流量大于衛生器具給水額定流量累加所得流量值，設計秒流量采用后者。管徑管道公稱外徑DN32，用DN25水用減壓閥，水用減壓閥出口壓力調至0.10MPa，C廠家水用減壓閥不能滿足，D廠家減壓閥流量 0.57L/s即可滿足要求，A、B流量過高；支管減壓閥出口壓力調至0.15MPa，C廠家水用減壓閥流量0.59L/s也可滿足，D、A、B 流量過高。
