淺析拐軸快開式排泥閥結構原理

近期，我公司開發了一款新型快開式排泥閥，該閥特別適合裝設于樓面或地面，需要間隙排出漿料或?yàn)V泥的設備(如各種間隙式加壓過濾機、間隙式沉降槽等)上，既可降低設備的安裝高度，又可充分顯示閥門啟閉快速、輕便、不污染環境等優點。本快開式排泥閥為拐軸結構原理，見圖1。除部分零件采用鋼件外，大部分零件用鑄件或低碳鋼板焊接均可。閥外觀呈方框形狀。閥門的開閉是通過操縱手柄，使相連的軸轉動，因而焊接在軸上的拉臂牽動拉桿水平移動(見圖2)，帶動拐軸臂9轉過某一角度。這時，與拐軸臂用平鍵12固定在一起的拐軸8也同時轉過某一角度。當拐軸由水平位置轉到接近垂直水平的位置時，閥門被拐軸頂緊關閉，密壓機即可進行工作。在操作過程中，雖然拐軸頂緊閥門時拐軸上承受的垂直于水平的反作用力很大，但此反作用力距離拐軸的力臂卻相當短，加上需要克服的拐軸與閥門之間的摩擦力也不太大，而操縱的手柄卻很長，所以操作者進行操作時并不感到費力。這就是此排泥閥最突出的特點。為了使閥門開啟截面大，閥體3上部鉆有一橫通孔，孔中橫穿閥門軸16，閥門7就固定在閥門軸16上，成鉸鏈形式。為保證閥門在工作時開閉靈活可靠，閥門7上的鉸鏈孔制成葫蘆鏈扣形狀，使閥門可以上下位移一定距離，以彌補由于制造誤差而關不緊閥門。此外，為使拐軸頂緊閥門始終如圖示位置，密封膠皮6與閥門7之間可加墊片調節。閥門7在開啟過程中，為防止拐軸轉動過位，閥門7上裝有限位塊17。為裝卸拐軸方便和便于清理檢查，閥體3上還裝有可拆卸的端蓋13及清理蓋板19等另件。由于此閥結構簡單，制造容易，裝拆維修都比較方便，因而造價低廉，得到了采用。

此拐軸快升式排泥閥，設計承受工作壓力為3公斤/厘米2，若使用單位需要承受壓力更大的排泥閥，可重新設計拐軸，增大其直徑，以使安全可靠。

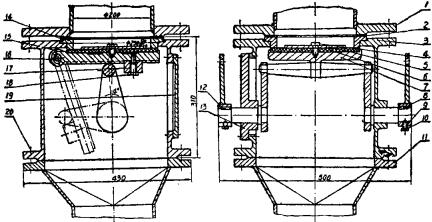

圖1 快開式排泥閥結構圖

1．排泥管法蘭 2．密封墊 3．閥體 4．緊固螺釘 5．壓板 6．密封膠皮 7．閥門 8．拐軸  9．拐軸臂 10．止動螺釘 11．下簡體法蘭 12．平鏈 13．端蓋 14．閥座 15．墊圈 16．閥門軸 17．限位塊18．緊同螺釘 19．清理盞板 20．聯接螺栓

圖2 快開式排泥閥操縱機構示意圖

1．拉桿 2．棘板 3．手柄 4．拉臂 5．軸
