裝設注氣微排閥和壓力波動預止閥的水錘計算

壓力波動預止閥是針對水泵的啟閉或斷電而造成停泵時管路中引起的壓力波動起到控制的作用，用于保護泵站輸水系統。水泵的事故停泵通常會有巨大的壓力波動產生，在長距離輸水系統中，壓力波動會出現明顯的低壓段，高壓段也隨之急劇出現。壓力波動預止閥的低壓導閥當感應到初始的壓力波降時會自動開啟，從而主閥也隨之開啟，繼而對從系統返回的高壓波進行防護。高壓力波會被高壓導閥感應到，同時會使主閥開啟并使其保持開啟狀態，排放出富余的能量。隨著管線系統壓力下降到高壓導閥的設定值時，高壓導閥自動關閉，主閥也隨之關閉，從而保證了系統中壓力的穩定。

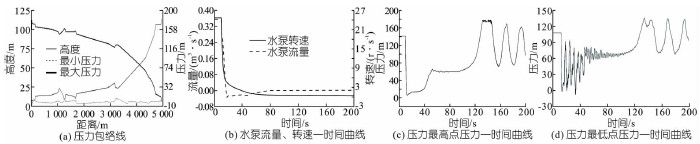

圖1 裝設注氣微排閥和壓力波動預止閥后的水力過渡過程

在有防護措施的情況下，雖然管線汽化得到了消除，但泵出口處最高壓力卻達260.02m，為管線穩態壓力的1.8倍，則在水泵出口水泵控制閥后裝設壓力波動預止閥。同時，設定高壓導閥開啟壓力為177m（穩態壓力的1.2倍），低壓導閥開啟壓力為74m（穩態壓力的0.5倍）。圖1為裝設注氣微排閥和壓力波動預止閥后的水力過渡過程。經計算，管線最大壓力為178.85m，最小壓力為-8m，且管線中出現了汽化現象，壓力波動預止閥的開啟時間為事故停泵后的0.5s。

這說明裝設壓力波動預止閥后雖然最大壓力有明顯降低，但負壓卻惡化了，甚至出現汽化現象。
