多功能水力控制閥試驗內容及試驗方法

1、多功能水力控制閥開啟始動壓力

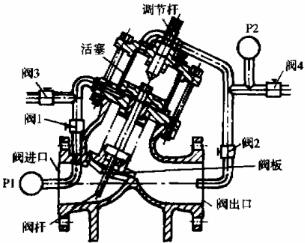

按圖1所示打開閥1和閥2，關閉閥3和閥4，用供水泵向被測閥進口充水加壓，并通過調節供水泵出口與被測閥進口之間的旁通閘閥，逐步增大被測閥進口壓力，當被測閥開啟，且閥出口有較大量水流出時，記錄壓力表壓力P1值，此P1值即為閥開啟始動作壓力值。

2、多功能水力控制閥緩閉始動壓力

按圖1關閉閥1和閥4，打開閥2和閥3，并通過閥3向活塞下腔輸入壓力水，使閥桿上的緩閉閥板開啟，可從被測閥進口觀察閥桿上升情況確定緩閉閥是否開啟到最高位置。關閉閥2和閥3，打開閥1和閥4，并從閥4向活塞輸入壓力水，逐漸增高活塞.上腔壓力，直至緩閉閥開始關閉，閥1支管內有水流出時，測量壓力P2，此P2即為緩閉閥關閉始動壓力。

3、多功能水力控制閥快速、慢速緩閉時間

(1)閥快速緩閉時間。操作方法與閥緩閉始動壓力試驗方法相同，保持閥緩閉壓力P2 =0.16MPa，閥4全開測量從閥1支管內水流出至緩閉閥桿向下移動到最低位置的時間，即閥快速緩閉時間。

(2)閥慢速緩閉時間。按圖2將閥1開度控制在1/5左右，保持閥緩閉壓力P2 =0.16MPa，測量從閥1支管內有水流出至緩閉閥桿向下移動到最低置的時間.即閥的慢速緩閉時間。

4、多功能水力控制閥的反復動作

將閥安裝在輸水管路上，進行閥的反復啟閉試驗和用調節閥桿調節流量試驗,次數均不少于3次,觀察閥的啟閉動作靈活可靠情況及閥板和:閥桿及調節桿無卡阻運動情況。

5、多功能水力控制閥的水錘峰值壓力

將閥安裝在泵供水管路上，保證閥出口幾何揚程不低于10m，且流速為2m/s時，泵斷電停止供水，測量閥關閉時閥出口的最大壓力值，即閥的水錘峰值壓力。
