流體動力角式隔膜排泥閥工作原理

在供排水系統中， 一般都設有水池， 如沉淀池、供水池和蓄水池等，水中的泥沙會沉在水池的底部。隨時間的推移， 沉積的泥沙不斷增加，將影響水池的存水量，及供排水系統的有效運行。為了排除沉積泥沙，一般在池底部裝上排泥閥，在泥沙於積到一定程度時，開閥排泥。流體動力角式隔膜排泥閥就是其中一種，流體動力角式隔膜排泥閥裝在與水池底部相連通的管子上(圖1)。

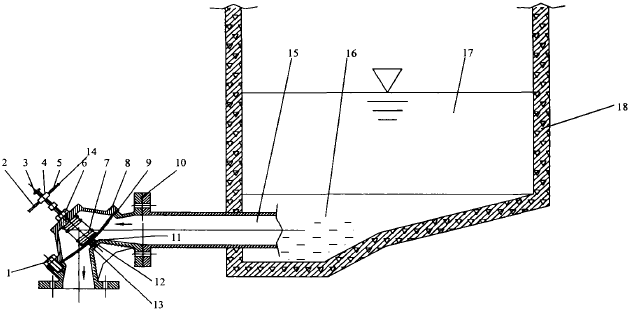

1、12．螺栓2、5、6、14．管接頭3．調節柄4．換向閥7．彈簧8．閥蓋9．隔膜

10．閥體11．密封座13．支座14．管接頭15．排泥管16．沉淀物17．水體 18 沉淀池

圖1 流體動力角式隔膜排泥閥應用

當不需排泥時， 三通閥中有壓力流體與驅動腔相通，在流體壓力和彈簧壓力下，隔膜與閥體上凸臺密封副接觸，切斷閥體進出口通路，此時三通換向閥與大氣相通的管子處于關閉狀態。當需要排泥時，調整三通換向閥開關，將有壓流體與驅動腔隔斷，而使驅動腔與大氣相通，此時閥體進口處的隔膜在池子內蓄水的壓力將大于大氣壓力，這樣隔膜在驅動腔和閥體進口處兩側壓力差作用下壓縮彈簧，隔膜迅速與閥體凸臺密封副分開，閥體進口與出口形成通道源源不斷地排走池子底部泥沙水混合物。當泥沙排除后，調整三通換向閥開關，將驅動腔與大氣隔斷，而驅動腔與有壓流體接通，此時驅動腔內壓力將大于閥體內泥沙水混合物的壓力，隔膜將迅速運動，直到與閥體上凸臺密封面貼緊隔斷閥體進出口通道，使排泥閥處于關閉狀態。
