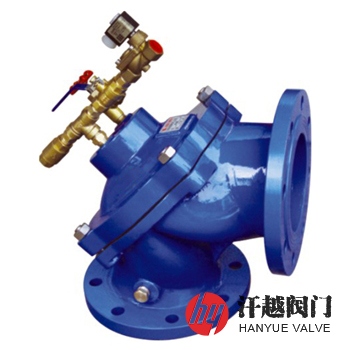

100S角式隔膜排泥閥

100S角式隔膜排泥閥產品概述

100S角式隔膜排泥閥由閥體、閥蓋、隔膜、彈簧、螺釘、三通換向閥和管接頭等組成，閥體的進口與出口中心線成90°，在閥體進口與出口的過流道中間有一個作密封副的凸臺。閥體上裝隔膜，隔膜用閥蓋壓住，隔膜與閥蓋之間形成驅動腔，驅動腔內裝有彈簧，通過螺釘將閥體、隔膜和閥蓋連接在一起。閥蓋上鉆有螺孔，管接頭分別通過螺孔連接與驅動腔連通。管接頭上裝有三通換向閥，換向閥一端與驅動腔連通，一端與大氣相通，還有一端與用作驅動的直壓力的流體(氣體或液體)連通。該閥一般裝在與水池底部相連通的管子上，當不需排泥時，三通換向閥中有壓力流體與驅動腔相通，在流體壓力和彈簧壓力下，隔膜與閥體上凸臺密封副接觸，切斷閥體進出口通路，此時三通換向閥與大氣相通的管子處于關閉狀態。當需要排泥時，調整三通換向閥開關，將有壓流體與驅動腔隔斷，而使驅動腔與大氣相通，此時閥體進口處的隔膜在池子內蓄水的壓力將大于大氣壓力，這樣隔膜在驅動腔和閥體進口處兩側壓力差作用下壓縮彈簧，隔膜迅速與閥體凸臺密封副分開，閥體進口與出口形成通道源源不斷地排走池子底部泥沙水混合物。當泥沙排除后，調整三通換向閥開關，將驅動腔與大氣隔斷，而驅動腔與有壓流體接通，此時驅動腔內壓力將大于閥體內泥沙水混合物的壓力，隔膜將迅速運動，直到與閥體上凸臺密封面貼緊隔斷閥體進出口通道，使排泥閥處于關閉狀態。

100S角式隔膜排泥閥部件材料

100S角式隔膜排泥閥性能參數

100S角式隔膜排泥閥外型尺寸

100S角式隔膜排泥閥結構圖

如果你需訂購我廠排泥閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材料、法蘭執行標準及密封面形式等，本產品有100S常閉型和100M常開型兩種，訂貨時需注明，具體詳情請聯系我司銷售技術人員。
