排泥閥

: 更新時間2023-06-01 21:30:17; 產品名稱; 型??????? 號J944X; 公稱通徑DN50~DN400; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

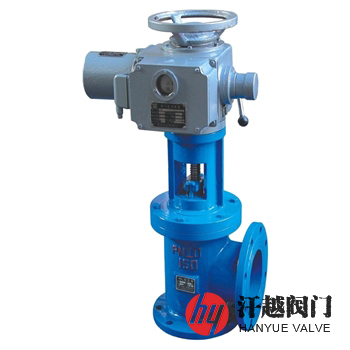

J944X電動角式排泥閥產品概述

J944X電動角式排泥閥由閥體、閥板、閥桿、支架等零部件和電動執行機構組成，電裝固定安裝在閥門支架上，并與閥桿頂部相連，其接通電源后，通過將控制信號轉換成相應的動作來驅動閥桿帶動閥板升降，以達到流體通斷，從而快速排除池內污泥。該閥在出現停電或自動控制不正常的情況下，也可以就地轉動電裝上的手輪控制閥門開關。

J944X電動角式排泥閥采用熱合橡膠全襯膠閥板，關閉后密封性能好，無滲漏。該閥驅動方式為電動集中控制，開啟時間短，阻力系數小，啟閉速度快，與液動和氣動相比具有無運動和機械磨損，對泥沙淤積不敏感，不需要潤滑等優點。本產品主要安裝在給排水、污廢水、石油、化工等領域的反應池、沉定池等用以定期排除池底污泥的場所。

J944X電動角式排泥閥部件材料

序號	部件名稱	材料名稱
1	閥體	HT200	QT450-10	WCB	CF8	CF8M
2	閥蓋	HT200	QT450-10	WCB	CF8	CF8M
3	閥板	HT200	QT450-10	WCB	CF8	CF8M
4	閥桿	2Cr13	2Cr13	2Cr13	304	316
5	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
6	支架	HT200	QT450-10	WCB	CF8	CF8M
7	螺栓	35	35	35	304	316
8	螺母	45	45	45	304	316
9	電裝	組合件	組合件	組合件	組合件	組合件

J944X電動角式排泥閥性能規范

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.0
殼體試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.0
高壓液密封試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.2
低壓氣密封試驗壓力(MPa)	0.275	0.66	0.6	0.6	0.6
電源電壓	220V或380V
法蘭標準	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗	GB/T 13927-2008、API 598-2016
介質溫度	0℃ ~ 80℃

J944X電動角式排泥閥外形尺寸

公稱壓力 PN	公稱通徑 DN	外形尺寸mm
公稱壓力 PN	公稱通徑 DN	L1	L2	H	D	D1	D2	b-f	Z-?d
10	50	110	95	200	165	125	102	18-3	4-18
	80	135	125	230	200	160	138	20-3	8-18
	100	160	125	250	220	180	158	20-3	8-18
	150	205	145	300	285	240	212	22-3	8-22
	200	220	185	350	340	295	268	24-3	8-22
	250	260	205	400	395	350	320	26-3	12-22
	300	280	245	450	445	400	370	26-4	12-22
	400	335	310	550	565	515	482	26-4	16-26
表中只列出了部分JB/T 79-2015標準PN10法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！

J944X電動角式排泥閥結構圖

電動角式排泥閥

如果你需訂購我廠排泥閥產品，咨詢時煩請提供公稱通徑、公稱壓力、閥體材質等，本產品高度H如用戶需要加高訂貨時請注明，不注明按以上尺寸表中H供貨。
