閘閥

: 更新時間2023-07-03 07:09:11; 產品名稱; 型??????? 號Z41W、Z41Y; 公稱通徑DN25~DN1000; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

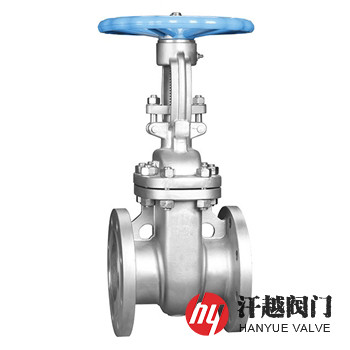

雙相不銹鋼4A閘閥產品概述

雙相不銹鋼4A閘閥是一種主要承壓件閥體、閥蓋和閘板選用ASTM A995 Gr.4A(CD3MN)或A890 Gr.4A(CD3MN)等鑄造毛坯，閥座和閥桿由A182 F51或S31803等鍛件或棒材加工而成，適用于經常保持全開或全關場合的雙相鋼閘閥，該閥主體部件所使用的材料屬強度較高、耐腐蝕性能較好的雙相不銹鋼鑄件，其兼有奧氏體和鐵素體不銹鋼的特點，與鐵素體相比，它的塑性和韌性更高，耐晶間腐蝕性和焊接性能均顯著提高；與奧氏體不銹鋼相比，材質的強度高且耐氯化物應力腐蝕明顯改善，具有優良的耐點腐蝕性能，所以，本產品特別適合用在介質中氯離子含量較高及含硫化物的工況，以達到對管路中介質的流通或切斷，因而被廣泛應用于石油、化工、造紙、海水談化以及能源如潮汐發電、油、氣等工業領域。

雙相不銹鋼4A閘閥部件材料

部件名稱	材料名稱
閥體	A995 Gr.4A	A995 CD3MN	A890 Gr.4A	A890 CD3MN
閥蓋	A995 Gr.4A	A995 CD3MN	A890 Gr.4A	A890 CD3MN
閘板	A995 Gr.4A	A995 CD3MN	A890 Gr.4A	A890 CD3MN
閥座	A182 F51	A182 F51	A182 F51	A182 F51
閥桿	A182 F51	A182 F51	A182 F51	A182 F51
上密封座	A182 F51	A182 F51	A182 F51	A182 F51
填料	PTFE	PTFE	PTFE	PTFE
螺栓	A193 B8	A193 B8	A193 B8	A193 B8
螺母	A194 8	A194 8	A194 8	A194 8

雙相不銹鋼4A閘閥性能規范

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
上密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
液體高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	GB/T 12234-2019、API 600-2015、ASME B16.34-2013
結構長度	GB/T 12221-2005、ASME B16.10-2017
連接法蘭	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017等
檢驗試驗	GB/T 26480-2011、API 598-2016

雙相不銹鋼4A閘閥外形尺寸

公稱壓力 Class	公稱尺寸 NPS	外形尺寸mm		公稱壓力 Class	公稱尺寸 NPS	外形尺寸mm
公稱壓力 Class	公稱尺寸 NPS	L	H	公稱壓力 Class	公稱尺寸 NPS	L	H
150	2	178	400	300	2	216	470
	2 ?	191	490		2 ?	241	525
	3	203	510		3	283	535
	4	229	585		4	305	635
	6	267	775		6	403	805
	8	292	955		8	419	1025
	10	330	1160		10	457	1230
	12	356	1375		12	502	1460
	14	381	1570		14	762	1645
	16	406	1765		16	838	—
	18	432	1980		18	914	1840
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！

雙相不銹鋼4A閘閥結構圖

4A閘閥

本產品主體可選用ASTM A995 GRADE 4A(CD3MN)、A890 GRADE 4A(CD3MN)或SA955 GRADE 4A(CD3MN)等鑄件牌號。尊敬的用戶！如果你需訂購我廠不銹鋼閘閥產品，咨詢時煩請告知壓力等級、公稱尺寸、閥體和內件材料、使用介質、工作溫度、法蘭執行標準及法蘭密封面形式等。
