閘閥

: 更新時間2023-07-03 13:59:10; 產品名稱; 型??????? 號Z41W、Z41Y; 公稱通徑DN10~DN50、NPS?~NPS2; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

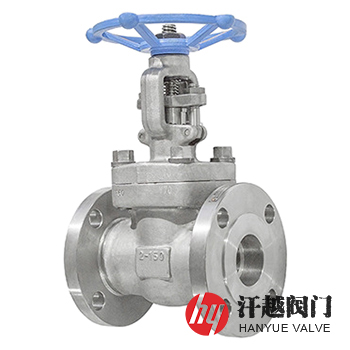

超級雙相不銹鋼F55閘閥產品概述

超級雙相不銹鋼F55閘閥是一種閥體、閥蓋、閘板、閥桿、閥座和填料壓套等部件采用ASTM A182 F55或S32760以及S27603等鍛制而成，為含有氯化物、二氧化碳及硫化氫等苛刻環境下耐局部腐蝕和均勻腐蝕性能而開發的超級雙相鋼閘閥，該閥所使用的材料具有優化了的鐵素體-奧氏體比例(50%α相，50%γ相)。其一方面增加了Mo的含量，添加了少量的W和Cu，從而提高了耐局部腐蝕的能力，另一方面，降低了C調整相比例，從而改善了焊接性能，與一般奧氏體不銹鋼相比，它的耐點蝕指數PREN高于40，除有優異的耐氯離子和硫化氫應力腐蝕性能外，還有良好的抗孔蝕、縫隙蝕和晶間腐蝕能力，在海水高溫波動中再鈍化能力很高，可以適用于海水熱交換器及熱鹵水腐蝕環境，并且該鋼的屈服強度約為奧氏體不銹鋼的兩倍，因而本產品在石油化工、海水談化和制鹽等方面有著廣泛的應用。

超級雙相不銹鋼F55閘閥部件材料

序號	部件名稱	材料名稱
1	閥體	A182 Gr.F55	S32760	S27603	022Cr25Ni7Mo4WCuN
2	閥蓋	A182 Gr.F55	S32760	S27603	022Cr25Ni7Mo4WCuN
3	閘板	A182 Gr.F55	S32760	S27603	022Cr25Ni7Mo4WCuN
4	閥座	A182 Gr.F55	S32760	S27603	022Cr25Ni7Mo4WCuN
5	閥桿	A182 Gr.F55	S32760	S27603	022Cr25Ni7Mo4WCuN
6	填料壓板	A182 Gr.F55	S32760	S27603	022Cr25Ni7Mo4WCuN
7	填料	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
8	活節螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M
9	螺母	A194 8M	A194 8M	A194 8M	A194 8M

超級雙相不銹鋼F55閘閥性能規范

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
上密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
液體高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	JB/T 7746-2020、API 602-2015、BS 5352:1990
結構長度	GB/T 12221-2005、ASME B16.10-2017、BS 5352:1990
連接端部	JB/T 79、GB/T 12224、GB/T 7306.2、ASME B16.5、ASME B16.25、ASME B1.20.1
檢驗試驗	JB/T 9092-1999、API 598-2016、BS 6755-1:1986

超級雙相不銹鋼F55閘閥外形尺寸

公稱壓力 Class	公稱尺寸 NPS	外形尺寸mm
公稱壓力 Class	公稱尺寸 NPS	d	L	L1	H	W
150	?	10	108	108	158	100
	?	13.5	117	117	169	100
	1	18	127	127	197	100
	1 ?	24	140	140	236	160
	1 ?	29	165	165	246	160
	2	36.5	203	203	283	180
300	?	10	140	140	158	100
	?	13.5	152	152	169	100
	1	18	165	165	197	100
	1 ?	24	178	178	236	160
	1 ?	29	190	190	246	160
	2	36.5	216	216	283	180
600	?	10	165	165	169	100
	?	13.5	190	190	197	100
	1	18	216	216	236	100
	1 ?	24	229	229	246	160
	1 ?	29	241	241	283	160
	2	36.5	292	292	320	180
900 ~ 1500	?	13.5	216	216	197	125
	?	18	229	229	197	125
	1	24	254	254	236	160
	1 ?	29	279	279	246	160
	1 ?	36.5	305	305	283	180
	2	45	371	368	330	200
表中d為流道孔徑，L1為末端對焊連接結構長度。表中未列出的其他規格外形尺寸，請咨詢汗越閥門技術部！

超級雙相不銹鋼F55閘閥結構圖

F55閘閥

本產品材質還可選用ASTM A182 GR. F51、F53、F60、F61及其他等鍛鋼牌號，有明桿和暗桿兩種結構型式。如果你需訂購我廠不銹鋼閘閥產品，咨詢時煩請說明規格型號，如無法提供這些數據，煩請告知公稱壓力、公稱通徑、閥體和內件材料及端部連接形式(有法蘭、對焊、承插焊和螺紋等)。
