軟密封閘閥

: 更新時間2023-07-16 08:49:26; 產品名稱; 型??????? 號Z41X; 公稱通徑DN50~DN900; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

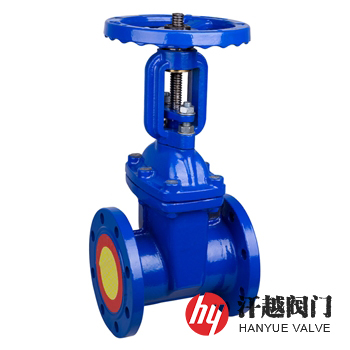

Z41X明桿彈性座封閘閥產品概述

Z41X明桿彈性座封閘閥是一種適用于城鎮給水排水用，并且閥桿作升降運動，傳動螺紋在閥體外部的軟密封閘閥，其利用彈性閘板產生微量變形的補償作用，達到良好的密封效果，該閥可以較直觀顯示閥門開度，啟閉迅速可靠。本產品閥體內外表面采用粉體環氧樹脂涂裝，內件為耐腐蝕不銹鋼或銅合金材料，可用于污水系統及地下等惡劣環境。

Z41X明桿彈性座封閘閥閥體采用精密鑄造，精確的幾何尺寸使得閥體內部無需任何加工即可保證閥的密封性。閘板內部骨架為整體鑄造，骨架內外表面全部包覆橡膠，具有接覆牢靠、不脫落、彈性記憶佳、可互換。其閥座采用平底式全流域直通式設計，相當一直管道，不易堆積雜物，確保密封可靠，使流體暢通無阻。本產品一般安裝于距地面較高位置。

Z41X明桿彈性座封閘閥部件材料

序號	部件名稱	材料名稱
1	閥體	HT200	QT450-10	WCB	CF8	CF8M	CF3M
2	閥蓋	HT200	QT450-10	WCB	CF8	CF8M	CF3M
3	閘板骨架	HT200	QT450-10	WCB	CF8	CF8M	CF3M
4	閘板橡膠	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
5	閥桿	2Cr13	2Cr13	2Cr13	304	316	316L
6	閥桿螺母	ZCuAl10Fe3	ZCuAl10Fe3	ZCuAl10Fe3	ZCuAl10Fe3	ZCuAl10Fe3	ZCuAl10Fe3
7	中口墊	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
8	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
9	壓蓋	QT450-10	QT450-10	WCB	CF8	CF8M	CF3M

Z41X明桿彈性座封閘閥性能規范

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.5	2.0
殼體試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.75	3.0
高壓水密封試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.75	2.2
低壓水密封試驗壓力(MPa)	0.05	0.05	0.05	0.05	0.05	0.05
設計制造	CJ/T 216-2013 給水排水用軟密封閘閥
法蘭尺寸	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
試驗標準	GB/T 13927-2008、API 598-2016
工作溫度	0℃ ~ 80℃

Z41X明桿彈性座封閘閥外形尺寸

公稱壓力 PN	公稱尺寸 DN	結構尺寸mm		公稱壓力 PN	公稱尺寸 DN	結構尺寸mm
公稱壓力 PN	公稱尺寸 DN	L	Hmin/Hmax	公稱壓力 PN	公稱尺寸 DN	L	Hmin/Hmax
10 ~ 25	50	178	313/355	10 ~ 25	250	330	837/875
	65	190	332/375		300	356	948/990
	80	203	372/415		350	381	1010/1050
	100	229	424/476		400	406	1220/1245
	125	254	497/540		450	432	1280/1310
	150	267	562/600		500	457	1480/1560
	200	292	680/720		600	508	1665/1750
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！

Z41X明桿彈性座封閘閥結構圖

明桿彈性座封閘閥

如果你需訂購我廠彈性座封閘閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材料、內件材質、法蘭執行標準、法蘭密封面形式等，本產品面向手輪順時針轉動時，閥關閉，逆時針轉動時，閥開啟。具體詳情請聯系我司銷售技術人員。
