軟密封閘閥

: 更新時間2023-07-16 09:19:29; 產品名稱; 型??????? 號RVCX; 公稱通徑DN50~DN900; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

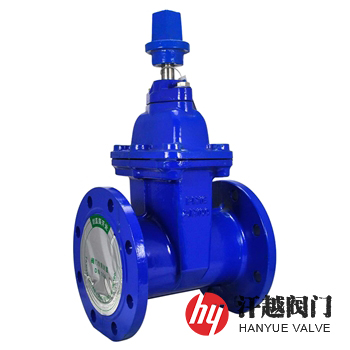

RVCX埋地式彈性座封閘閥產品概述

RVCX埋地式彈性座封閘閥是一種方錐形傳動帽采取機械方式固定在閥桿上，并可配用扳手操作埋設在地下的給水排水用軟密封閘閥，其通過扳手將啟閉力傳遞到閥桿或驅動裝置上，順時針轉動時，閥關閉，逆時針轉動時，閥開啟。該閥采用暗桿設計，結構緊湊，閥桿螺母與閘板為兩體結構，無卡阻現象發生，底部為與水管相同的平底式全流域直通式設計，不易造成雜物淤積，使流體暢通無阻。本產品適用于城鎮供水排水管道用。

RVCX埋地式彈性座封閘閥具有很好的防腐性能，它的閥體和閥蓋內外表面都噴涂有環氧樹脂，連接螺柱采用內六角螺栓，頂部膠封，可靠的衛生級環氧樹脂符合衛生標準GB/T17219-1998，閘板表面整體包覆符合衛生檢驗標準的橡膠，需要時內表面搪瓷。閥桿密封采用O形密封圈，閥桿和閥桿螺母等零部件使用受水不腐蝕的不銹鋼或青銅等材料。本產品特別適用于飲用水、城鎮給水排水系統和污水處理以及食品等行業。

RVCX埋地式彈性座封閘閥部件材料

序號	部件名稱	材料名稱
1	閥體	HT200	QT450-10	WCB	CF8	CF8M	CF3M
2	閥蓋	HT200	QT450-10	WCB	CF8	CF8M	CF3M
3	閘板骨架	HT200	QT450-10	WCB	CF8	CF8M	CF3M
4	閘板橡膠	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
5	閥桿	2Cr13	2Cr13	2Cr13	304	316	316L
6	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
7	壓蓋	QT450-10	QT450-10	WCB	CF8	CF8M	CF3M
8	防塵罩	NBR	NBR	NBR	NBR	NBR	NBR
9	傳動帽	QT450-10	QT450-10	QT450-10	QT450-10	QT450-10	QT450-10

RVCX埋地式彈性座封閘閥性能規范

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.5	2.0
殼體試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.75	3.0
高壓水密封試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.75	2.2
低壓水密封試驗壓力(MPa)	0.05	0.05	0.05	0.05	0.05	0.05
設計制造	CJ/T 216-2013 給水排水用軟密封閘閥
法蘭尺寸	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
試驗標準	GB/T 13927-2008、API 598-2016
工作溫度	0℃ ~ 80℃

RVCX埋地式彈性座封閘閥外形尺寸

公稱壓力 PN	公稱尺寸 DN	結構尺寸mm		公稱壓力 PN	公稱尺寸 DN	結構尺寸mm
公稱壓力 PN	公稱尺寸 DN	L	Ha/Hc	公稱壓力 PN	公稱尺寸 DN	L	Ha/Hc
10 ~ 25	50	178	313/355	10 ~ 25	250	330	837/875
	65	190	332/375		300	356	948/990
	80	203	372/415		350	381	1010/1050
	100	229	424/476		400	406	1220/1245
	125	254	497/540		450	432	1280/1310
	150	267	562/600		500	457	1480/1560
	200	292	680/720		600	508	1665/1750
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！

RVCX埋地式彈性座封閘閥結構圖

埋地式彈性座封閘閥

如果你需訂購我廠彈性座封閘閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材料、法蘭執行標準、法蘭密封面形式等，本產品閥體材質有鑄鐵、球墨鑄鐵、鑄鋼及不銹鋼等，具體詳情請聯系我司銷售技術人員。
