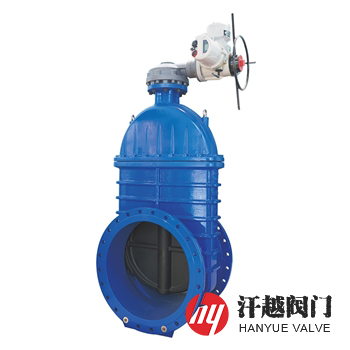

Z945X電動彈性座封閘閥由閥體、閥蓋、閘板、閥桿、支架和電動驅動裝置等部件組成，其電動執行器固定安裝在軟密封閘閥上，并接通電源后開始工作，將啟閉力傳遞到閥桿上，從而帶動閘板轉動，以達到流體的通斷。本產品可根據用戶的要求配裝各種不同類型的電動執行機構，實現遠距離控制及自動控制，特別適合在不宜人工手動操作的工況。
Z945X電動彈性座封閘閥閥體內外表面采用無毒粉體環氧樹脂涂裝，閘板內外采用橡膠復膜模壓成型，可防止閥體和閘板的腐蝕及生銹，具有密封性能好、開關輕巧、彈性記憶性佳及使用壽命長等優點。本產品可廣泛用于自來水、消防、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
序號 | 部件名稱 | 材料名稱 | |||||
1 | 閥 體 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
3 | 閘板骨架 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
4 | 閘板橡膠 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
5 | 閥 桿 | 2Cr13 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
6 | 密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
7 | 壓 蓋 | QT450-10 | QT450-10 | WCB | CF8 | CF8M | CF3M |
8 | 支 架 | HT200 | QT450-10 | WCB | WCB | WCB | WCB |
9 | 電 裝 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 |
公稱壓力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體試驗壓力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高壓水密封試驗壓力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低壓水密封試驗壓力(MPa) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
設計制造 | CJ/T 216-2013 給水排水用軟密封閘閥 | |||||
法蘭尺寸 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | |||||
試驗標準 | GB/T 13927-2008、API 598-2016 | |||||
工作溫度 | 0℃ ~ 80℃ | |||||

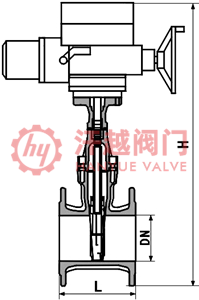

公稱壓力 PN | 公稱尺寸 DN | 結構尺寸mm | 公稱壓力 PN | 公稱尺寸 DN | 結構尺寸mm | ||
L | H(全開) | L | H(全開) | ||||
10 ~ 25 | 50 | 178 | 732 | 10 ~ 25 | 250 | 330 | 1263 |
65 | 190 | 773 | 300 | 356 | 1360 | ||
80 | 203 | 820 | 350 | 381 | 1550 | ||
100 | 229 | 870 | 400 | 406 | 1610 | ||
125 | 254 | 915 | 450 | 432 | 1900 | ||
150 | 267 | 1003 | 500 | 457 | 1938 | ||
200 | 292 | 1110 | 600 | 508 | 2120 | ||
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠彈性座封閘閥產品，咨詢時煩請說明進出口壓力、公稱通徑、閥體材質、附件要求等，本產品有明桿和暗桿兩種，具體詳情請聯系我司銷售技術人員。
